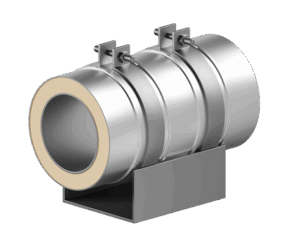

Скользящая опора для труб в защитной оболочке ППУ ПЭ или ППУ ОЦ
ГОСТ 30732-2006
ГОСТ 30732-2020
Постоянным клиентам – дилерская цена!
Скользящие хомутовые опоры предназначены для защиты трубопроводов от вертикальных нагрузок, но не способны препятствовать деформации из-за перепадов температуры.
Опоры для труб изготавливаются из металла, используются в системах для предотвращения провисания и истирания трубопровода, а также сохранения рабочих параметров теплосети на протяжении всего срока ее эксплуатации.
При правильном подборе диаметра и других характеристик изделия, с его помощью можно прокладывать:
- теплотрассы;
- нефтепроводы;
- магистральные сети;
- водоснабжение;
- газопроводы и другие инженерные системы.
Размеры и характеристики
Диаметр основной трубы | Диаметр об, мм. | Ширина базы В, мм | Длина базы L, мм | Толщина стали S, мм | Масса, кг |
---|---|---|---|---|---|
33,5; 42,3; 48 | 125 | 100 | 320 | 3 | 7.1 |
57 | 125 | 100 | 320 | 3 | 7.1 |
57 | 140 | 100 | 320 | 3 | 7.6 |
76 | 140 | 100 | 320 | 3 | 7.6 |
76 | 160 | 100 | 320 | 3 | 8.1 |
89 | 160 | 100 | 320 | 3 | 8.1 |
89 | 180 | 100 | 320 | 3 | 8.6 |
108 | 180 | 100 | 320 | 3 | 8.6 |
108 | 200 | 140 | 470 | 3 | 13.4 |
114 | 200 | 140 | 470 | 3 | 13.4 |
114 | 225 | 140 | 470 | 3 | 14.1 |
133 | 225 | 140 | 470 | 3 | 14.1 |
133 | 250 | 140 | 470 | 3 | 14.8 |
159 | 250 | 140 | 470 | 3 | 14.8 |
159 | 280 | 140 | 470 | 4 | 15.3 |
219 | 315 | 280 | 670 | 4 | 51.1 |
219 | 355 | 280 | 670 | 4 | 52.2 |
273 | 400 | 280 | 670 | 4 | 55.1 |
273 | 450 | 280 | 670 | 6 | 58 |
325 | 450 | 280 | 670 | 6 | 58 |
325 | 500 | 280 | 670 | 6 | 63 |
426 | 560 | 280 | 670 | 6 | 78 |
426 | 630 | 280 | 670 | 6 | 81.5 |
530 | 710 | 280 | 670 | 6 | 83.8 |
630 | 800 | 600 | 770 | 6 | 148.9 |
720 | 900 | 800 | 770 | 8 | 155.4 |
820 | 1000 | 800 | 970 | 8 | 196.7 |
1020 | 1200 | 800 | 970 | 8 | 246.8 |
Пример заказной спецификации
Скользящая опора для трубы диаметром 219 мм, толщиной оболочки 315 мм по ГОСТу 30732-2006.
Опора скользящая 219 / 315 ГОСТ 30732-2006
Купить скользящую опору в Уфе
Цена на скользящие опоры зависит от размеров, регламентирующего стандарта, марки стали, объема заказа.
