Тройник ППУ

Тройники в защитной оболочке ППУ ПЭ или ППУ ОЦ

ГОСТ 30732-2006
ГОСТ 30732-2020

Плотность изоляции 60 кг/м³

Постоянным клиентам – дилерская цена!

Тройники ППУ используются для ответвления трубопровода. Могут быть изготовлены в разном конструктивном исполнении: переходные и равнопроходные. Модификация зависит от диаметра соединяемых труб.

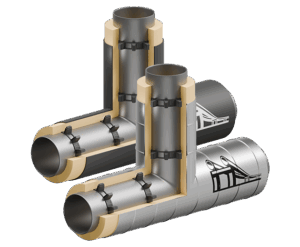

Тройник в ППУ изоляции представляет собой стальную основу, защищенную оболочкой из полиэтилена или оцинкованной стали.

Размеры и вес

Тройники в ППУ изоляции могут быть двух типов: стандартные (1й тип) и усиленные (2й тип). Размеры тройников в ППУ изоляции приведены в таблице. Возможно уменьшение L трубопровода с каждой стороны на величину L при монтаже на строительной площадке.

d2d1323845577689108133159219273 325 426 530
L12001200120012001300130013001300140014001800 1800 1900 2000
32H700700700700700700700700700700900 900 1000 1000
38H700700700700700700700700700900 900 1000 1000
45H700700700700700700700700900 900 1000 1000
57H700700700700700700700900 900 1000 1000
76H700700700700700700900 900 1000 1000
89H700700700700700900 900 1000 1000
108H700700700700900 900 1000 1000
133H700700700900 900 1000 1000
159H700700900 900 1000 1000
219H700900 900 1000 1000
273  H 900900 1000 1000
325  H 900 1000 1000
426 H 1000 1000
530 H1000
 630H
720 H
 820 H
920  H
1020
1220
1420

Тройник равнопроходной в ППУ изоляции
Наружный диаметр
стальной трубы (мм)
Толщина стенки
стальной трубы (мм)
Наружный диаметр
оболочки (мм)
Вес (кг)
ПЭОЦ
3231253.75.5
4031258.610.4
573.512511.213
763.514015.817.8
893.516018.719.9
1083.518022.525.1
133422532.331.8
1594.525044.644.4
21963157974.8
2736400131.7120.5
2736450184.8187.2
3257450176.5162.1
4267560255.4230

Характеристики

Характеристики теплоизоляции тройников в ППУ должны соответствовать параметрам, отображенным в таблице.

ПоказательХарактеристика
Плотность*, кг/м3, не менее60
Прочность при сжатии при 10 %-ной деформации в радиальном направлении, МПа, не менее0,3
Водопоглощение при кипячении в течение 90 мин, % по объему, не более10
Прочность на сдвиг в осевом направлении, МПа, не менее, при температуре (для труб с ПЭ оболочкой):
(23 ± 2) °С0,12
(140 ± 2) °С**0,08
Теплопроводность при средней температуре 50 °С, Вт/м°С, не более0,033
Прочность на сдвиг в тангенциальном направлении, МПа, не менее, при температуре**
(23 ± 2) °С0,2
(140 ± 2) °С0,13
Радиальная ползучесть теплоизоляции при температуре испытания 140 °С, мм, не более, в течение**:
100 ч2,5
1000 ч4,6
* Плотность среднего слоя изоляции.
** Определяется по требованию заказчика.

Пример заказной спецификации

Тройник диаметром 57-57 мм с теплоизоляцией типа 1 из пенополиуретана в полиэтиленовой оболочке.

Тройник 57-57-1- ППУ-ПЭ ГОСТ 30732-2006 L=1500 H=700

Тройник диаметром 57-57 мм с теплоизоляцией из пенополиуретана в оцинкованной стальной стальной оболочке.

Тройник 57-57-1(2)-ППУ-ОЦ ГОСТ 30732-2006 L=1500 H=700

Примечание: Размер Н=700 – 1500 мм, см. ГОСТ 30732-2006

Купить тройники ППУ в Уфе

Стоимость тройников ППУ зависит от множества факторов, начиная от диаметра и толщины стенки изделия, заканчивая объемом заказа.

Для расчета цены оставьте заявку ниже:

  • Просчитаем стоимость заказа;
  • Расскажем о сроках производства и доставки.
Оставить заявку на товар
