Сильфонный компенсатор в защитной оболочке ППУ ПЭ или ППУ ОЦ
ГОСТ 30732-2006
ГОСТ 30732-2020
Плотность изоляции 60 кг/м³
Постоянным клиентам – дилерская цена!
Сильфонные компенсаторы (компенсационные узлы) в ППУ изоляции (СКУ в ППУ) предназначены для компенсации линейных расширений, возникающих при температурной деформации тепловой сети. Эти фасонные изделия устанавливаются на теплотрассе между неподвижных опор.
При установке СКУ в ППУ используются специальные направляющие опоры, позволяющие компенсационному узлу свободно перемещаться вдоль оси трассы и защищающие его от боковых и вертикальных перемещений.

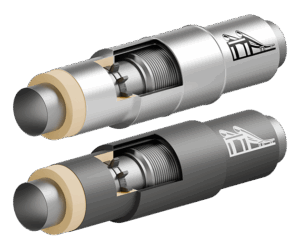

СКУ в ППУ представляет собой гофрированную «гармошку» из нержавеющей стали (КСО — компенсатор сильфонный осевой), с приваренными к ней стальными патрубками, и изолированную пенополиуретановой оболочкой с гидрозащитным покрытием. Внутри конструкции сам компенсатор дополнительно защищен металлическим кожухом.
Для строительства тепловой сети методом подземной прокладки сильфонные компенсаторы покрывают полиэтиленовой оболочкой (СКУ в ППУ-ПЭ), при надземной прокладке — оцинкованной (СКУ в ППУ-ОЦ).
Сильфонные компенсаторы различаются техническими характеристиками. Они могут быть предназначены для установки в системы с давлением до 1,6 МПа и до 2,5 МПа. По компенсирующим способностям устройства принято разделять на две группы:
- СКУ-1;
- СКУ-2.
Первый обладает меньшей компенсирующей способностью, а второй — большей.
Размеры и вес
Условный диаметр стальной трубы, мм | Наружный диаметр стальной трубы, мм | Длина компенсатора (приблизительная) L, мм | Компенсационная способность, мм | Масса узла, кг | ||
Dy | d | 1 секц | 2 секц | ± | Тип 1 | Тип 2 |
50 | 57 | 1010 | 1150 | 25-140 | 21,3 | 21,4 |
70 | 76 | 1020 | 1190 | 25-160 | 25,8 | 26 |
80 | 39 | 1300 | 1460 | 25-180 | 30,5 | 30,7 |
100 | 108 | 1500 | 1680 | 50-240 | 41,2 | 41,5 |
125 | 133 | 1365 | 1700 | 50-260 | 57,5 | 58 |
150 | 159 | 1440 | 1770 | 50-300 | 68,2 | 68,9 |
200 | 219 | 1645 | 2020 | 80-320 | 134,1 | 135,1 |
250 | 273 | 1550 | 1980 | 30-360 | 194,1 | 134,6 |
300 | 325 | 1850 | 2180 | 80-360 | 245,1 | 244,8 |
400 | 426 | 80-388 | 413 | 418,4 | ||
500 | 530 | 200-408 | 580,3 | |||
600 | 630 | 200-420 | 739,4 | |||
700 | 720 | 210-428 | 863,6 | |||
300 | 320 | 210-440 | 1085,4 | 1052 | ||
900 | 920 | 210-440 | 1284,9 | 1263,9 | ||
1000 | 1020 | 220-460 | 1295 |
Технические характеристики узлов зависят от типов применяемых сильфонов (по данным заводов- изготовителей). Масса узлов указана ориентировочно и зависит от типа применяемых сильфонов.
Пример заказной спецификации
Компенсационный односекционный (двухсекционный) сильфонный узел в ППУ изоляции и полиэтиленовой оболочке 125 мм для трубопровода 57 мм на давление 1,6 Мпа
СКУ1 16-57/125/25(+-12,5) ППУ-ПЭ СОДК / без СОДК
Цены на сильфонные компенсаторы ППУ в Уфе
Стоимость сильфонных компенсаторов для ППУ труб зависит от типоразмеров изделий, марки изделия (производителя) и ограничительной защитной конструкции.
Для расчета цены оставьте заявку ниже:
- Просчитаем стоимость заказа
- Расскажем о сроках производства и доставки
